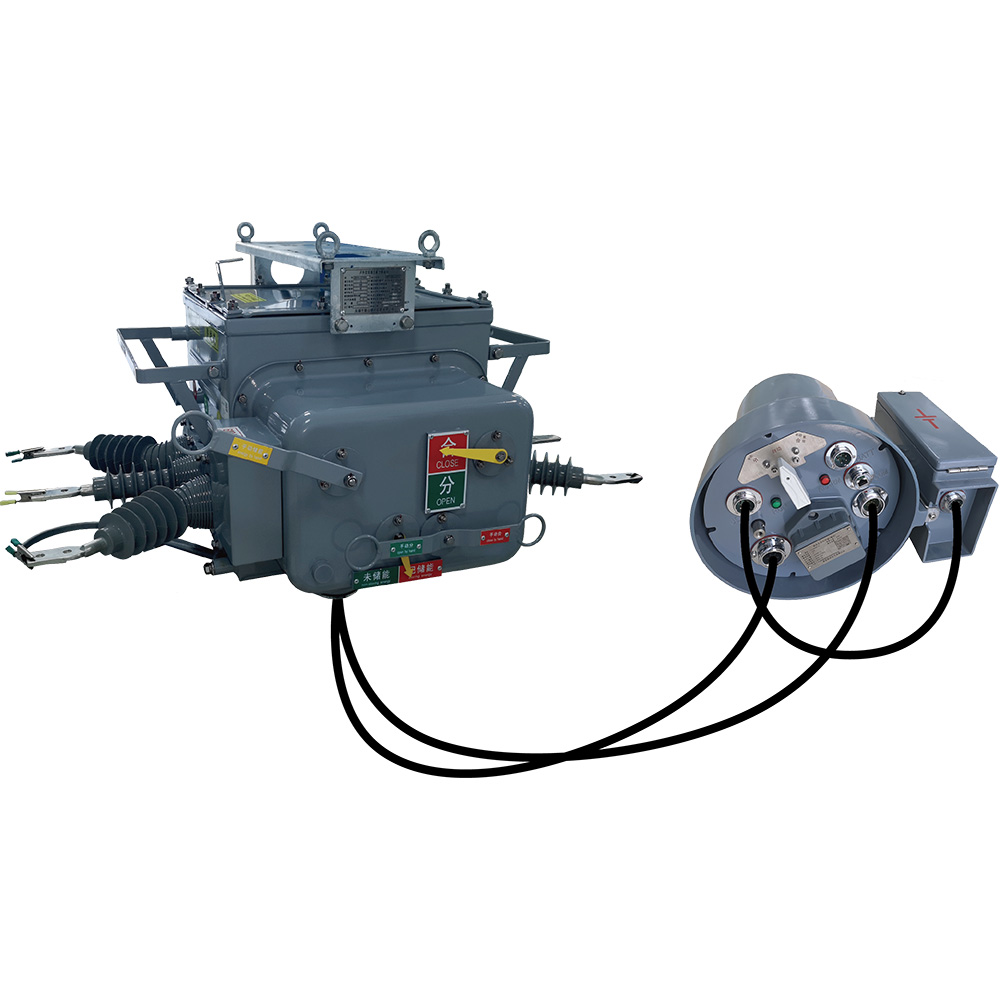

一二次融合柱上断路器

智能配电网一二次融合柱上断路器主要应用于城乡电网建设，应用于倾轧配电线路分段开关、联络开关、分界开关等场合。

9888拉斯维加斯凭证国网、南网制订的最新手艺规范，使用自身高精怀抱测与现代通讯手艺和�；た刂剖忠�，基于暂态录波的小电流接地故障检测手艺和基于电子式互感器的一二次融合手艺，将一次本体装备、高精度传感器与二次终端装备融合，实现“可靠性、小型化、平台化、通用性、经济性”目的。

主要特点

9888拉斯维加斯研发出了多款一二次融合柱上断路器，通过一次与二次装备的有用融合，在丈量、收罗、�；ぁ⒖刂频裙虐骞πУ幕∩�；着力解决了一二次装备接口不匹配、装备兼容性、扩展性、交流性差等问题；具有高可靠性、高精度性，高通用性，易装置，易维护，人性化管理等特点。

接纳电子式或数字式传感器取代古板电磁式PT/CT。
接纳高压电容和太阳能取电方法可与一次柱上开关深度融合以致全融合。
清静可靠，小型化设计，体积小重量轻，镌汰施工带来意外危害镌汰一次辅助装备，不增添故障危害接纳和开关联动装置，杜绝因自动化造成�？匚笮卸那寰惨�。
简朴易用，调试装置简朴，接口防呆，利便施工自动化生产测试，到货检测和现场应用不需要替换参数现场装置不必调试，极大镌汰对自动化专业手艺职员的依赖传感信号线微型化，航插电缆小型化，终端接线浅易化。
主电源采样高压电容和太阳能取电，后备电源接纳大容量锂电池或长寿命的新能源电池。

手艺参数

序号	参数名称		单位	参数值
一	真空断路器
1	型号
2	开关结构	互感器形式		置于固封极柱中
2	开关结构	绝缘质料		A：环氧树脂外包硅橡胶或 B：户外环氧树脂
3	绝缘介质			空气
4	额定电压		kV	12
5	额定电流		A	630
6	额定电缆充电开断电流		A	25
7	额定短路开断电流		kA	20
8	温升试验电流			1.1Ir
9	额定工频1min耐受电压	相对地/相间	kV	42
9	额定工频1min耐受电压	断口间	kV	48
10	额定雷电攻击耐受电压（1.2∕50ms）峰值	相对地/相间	kV	75
10	额定雷电攻击耐受电压（1.2∕50ms）峰值	断口间	kV	85
11	额定短时耐受电流及一连时间		kA/s	3月20日
12	额定峰值耐受电流		kA	50
13	额定短路开断电流		kA	20
14	额定短路关合电流		kA	50
15	主回路电阻		μΩ	≤100μΩ
16	机械稳固性		次	≥10000
17	外绝缘最小爬电距离		mm	372
18	额定短路开断电流开断次数		次	≥30次
19	分、合闸差别期		ms	≤2
20	触头合闸弹跳时间		ms	≤2
21	局部放电（1.1Ur）		pC	≤20
二	操作机构
1	操念头构型式或型号			弹簧
2	操作方法			电动，并具备手动操作功效
3	电念头电压		V	DC24
4	分、合闸瞬时功率		W	≤480
5	储能一连时间		s	≤15
6	储能功率		W	≤240
7	分、合闸峰值电流		A	≤20
8	辅助接点容量			DC24V、10A
9	遥信回路直流电阻			100次行动后＜1Ω
三	互感器组合模式			数字式（电子式电流互感器、电子式电压互感器、电磁式电压互感器、数字化单位）
3.1	电子式电流互感器
1	额定电流比			(1) 相电流：丈量600A/11585 �；�600A/463 (2)零序电流：丈量20A/(11585/5)�；�20A/463
2	准确级			(1)相电流：�；�5P10级、丈量0.5S (2)零序电流：一次侧输入电流为1A至额定电流时,知足1S级，�；�10P30
3	实现方法			低功耗电磁式
4	负载阻抗			≥20kΩ
5	温度规模			-40℃~70℃
3.2	电子式电压互感器
1	额定电压比			(1)相电压：(10kV/ )/11585 (2)零序电压：(10kV/ )/(11585/3)
2	准确级			(1)相电压：0.5级 (2)零序电压：3P级
3	温度规模			-40℃~70℃
4	局部放电		pC	≤20（1.1Um）
5	负载阻抗			≥2MΩ
3.3	电磁式电压互感器（外置式）
1	数目			A：2（适用于分段/联络）或B：1（适用于分支/分界）
2	额定电压比			10kV/0.22kV
3	准确级			3
4	容量（VA）			恒久容量≥50VA，短时容量≥300VA/30s
四	馈线终端（FTU）
1	数字式输入标称值	相电压		11585
		零序电压		11585/3
		相电流		丈量：11585 �；ぃ�463
		零序电流		丈量：11585/5 �；ぃ�463
2	事情电源		V	AC220V，双路
3	开关测控容量			（1）遥测：收罗3个相电压，收罗三相电流、零序电流、零序电压（2）遥信：不少于3个，包括开关合位和未储能等遥信；（3）�？兀�1路合闸、1路分闸。
4	电压丈量精度		级	相电压：≤0.5％（0.5级）零序电压：≤0.5％（0.5级）
5	电流丈量精度		级	相丈量值0.5级（≤1.2In），相�；ぶ怠�3％(≤10In)，零序电流0.5级
6	有功功率、无功功率精度			≤1％（1级）
7	遥信电源		V	DC24
8	遥信区分率		ms	≤5
9	软件防颤抖时间		ms	10～1000可设
10	守时精度			每24小时误差应不大于2s
11	控制输出	触点容量	A	与机构特征匹配
11	控制输出	触点寿命	次	通、断≥10⁵
12	通讯接口	RS232	个	≥2
12	通讯接口	RJ45以太网络	个	≥2
13	通讯协议			(1)知足DL/T 634标准的101、104通讯规约； (2)知足国家电网公司最新的配电自动化系统应用DL/T634.5101-2002实验细则、配电自动化系统应用DL/T634.5104-2009实验细则； (3)知足国家电网公司最新的配电自动化终端参数设置规范。
14	无线通讯�？�	通讯制式		支持4G/3G/2G五模自顺应，包括：（TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/GPRS）
		通讯接口		至少1个10/100M全双工以太网接口。
		基本功效		端口数据监视功效、网络中止自动重连功效等
		装置方法		嵌入式装置
		接口的插拔寿命		≥500次
		事情电源		DC24V电压输入，正负误差20%
15	线损盘算功效			集成式
16	终端功耗			（1）焦点单位正常运行直流功耗 ≤10W（不含通讯�？楹偷缭垂芾砟？椋�；（2）整机运行功耗 ≤30VA（不含通讯�？楹秃蟊傅缭矗�。
17	配套电源	电源管理�？橐�		恒久稳固输出≥50W，短时输出≥300W/15s
		通讯电源要求		额定DC24V，恒久稳固输出≥15W，瞬时输出≥20W/50ms
		配套操作机构电源要求		分闸、合闸、储能输出额定电压DC24V
18	后备电源方法			A：免维护阀控铅酸蓄电池额定电压DC24V，单节电池不小于7Ah，使用寿命≥3年，包管完成“分-合-分”操作并维持配电终端及通讯�？橹辽僭诵�4小时。或B：超等电容应包管分闸操作1次，并维持配电终端及通讯�？橹辽僭诵�15分钟，超等电容使用寿命≥6年。或C：锂电池额定电压DC24V，单节电池不小于7Ah，使用寿命≥5年，包管完成“分-合-分”操作并维持配电终端及通讯�？橹辽僭诵�4小时。
19	装置方法			杆/塔挂式装置
20	接口方法			航空接插件
21	面板方法			A：液晶面板方法或B：非液晶面板方法
22	平均无故障事情时间		h	≥50000
23	结构形式			罩式
24	防护品级			IP65
五	一二次融合成套
1	故障跳闸			具备自动切除用户侧相间短路和接地故障的能力。爆发用户侧故障后自动上送故障信息。
2	故障切除时间		ms	整组固有行动时间不大于100ms，其中，FTU的固有行动时间不大于40ms。
3	馈线自动化			支持集中型和就地型馈线自动化，可投退
4	机构箱外壳防护品级			不低于IP65
5	开关使用寿命		年	不小于40年

产品说明

ZW32-12系列断路器装置使用说明（通俗支柱型）-公版

ZW32-12P系列断路器装置使用说明（深度融合型）-公版

相关产品

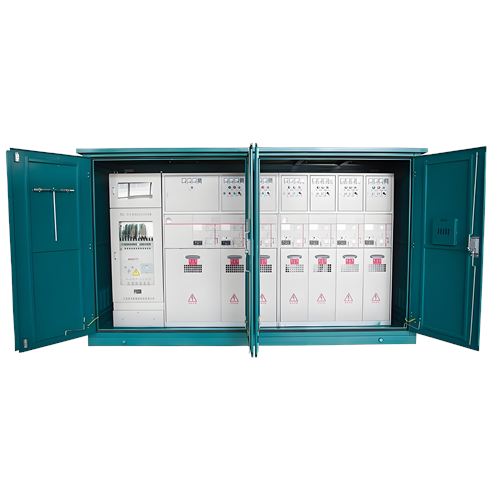

一二次融合成套环网箱
